穿線完畢后必須進行檢測，檢測合格后才能進行封槽。

(1)檢測。布線完成后必須立刻進行一次全面檢測，確保沒有問題才能夠進行封槽施工。主要檢測項目為強電線路的通電檢測、弱電線路的通斷檢測以及絕緣檢測。檢測可以通過萬用表、兆歐表等進行，如圖2-57所示。此外還要根據圖紙查看是否有漏裝的開關插座，接通電源徹底清查，看是否有短路或斷路情況發生，發現問題立刻返工。

(2)封槽。檢測合格即可封槽，封槽前灑水濕潤槽內，調配與原有結構的水泥配比基本一致的水泥砂漿以確保其強度，絕對不能圖省事采用膩子粉填槽。封槽完畢水泥砂漿表應平整，不得高出墻面，如圖2-58所示。天花的燈線則必須套好蛇管，并用電工膠布或壓線帽保護好，如圖2-59所示。

(3)交底。電工作業至此要告一段落了，這時通常是木工以及泥水工進場作業，必須等待泥水和木工作業完成的差不多了，電工才能繼續作業。后期電工工作主要是安裝開關、插座及燈具，如果現在就安裝好，容易在木工和泥水工施工時被損壞。在離場前電工需要和木工以及泥水工做一個交底，確認需要預留的位置和燈線出口，尤其是天花更是需要特別交代明確，避免出現幾個工種交接不好而造成不必要的麻煩。

第七步：安裝開關、插座面板及配電箱。

待木工及泥水工完工后，就可以接著進行電工的后期作業了，主要是安裝工程。

(1)清理底盒垃圾，確保盒體無變形，無破裂。

(2)單相兩孔插座，面對插座的右孔或上孔與相線相接，左孔或下孔與中性線相接；單相三孔插座，面對插座的右孔與相線相接，左孔與中性線相接，上孔與地線連接。開關接線方式為：相線進開關，通過開關進燈頭，中性線直接進燈頭，地線進燈座。

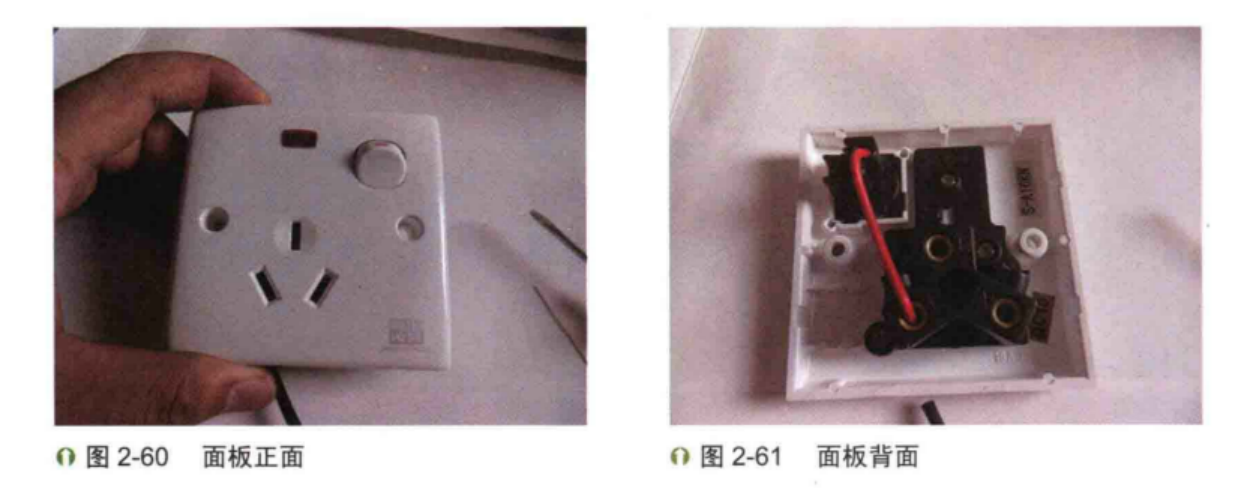

(3)用剝線鉗去掉電線絕緣層1cm左右，根據左中性線右相線上地線的基本原則，將裸銅線穿入擰開的線孔中再將螺釘擰緊，最后將面板對準底盒將螺釘擰緊即可。電視、電話以及計算機等通信設備插座，應先用萬用表測量線路，再進行接線安裝。以一個帶開關的插座為例講解具體安裝方法，如圖2-60至圖2-67所示。

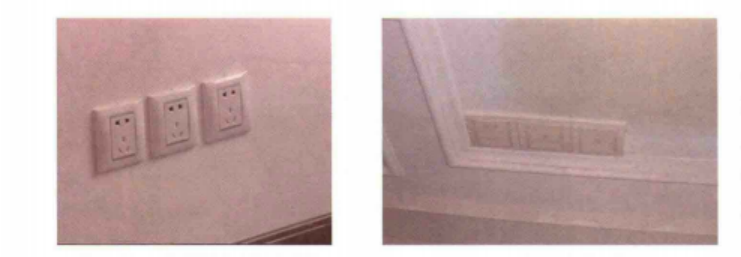

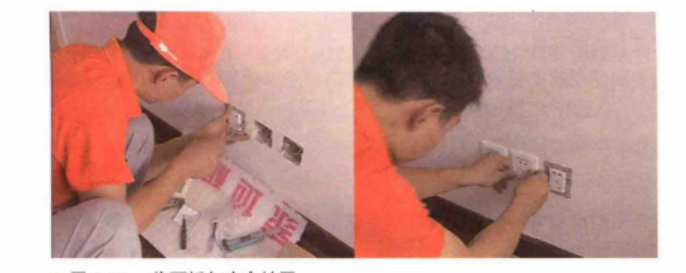

(4)最后將面板與底盒擰固即可，如圖2-68所示。多個面板安裝必須校準水平，要求所有的面板在一個基本水平面上，平直、方正，如圖2-69所示。

安裝完面板，應在面板表面貼膜保護，避免在后續乳膠漆工程中污損，如圖2-70所示。

開關插座安裝要點如下：

(1)開關、插座安裝必須垂直、水平、不松動，且開關開啟靈活。

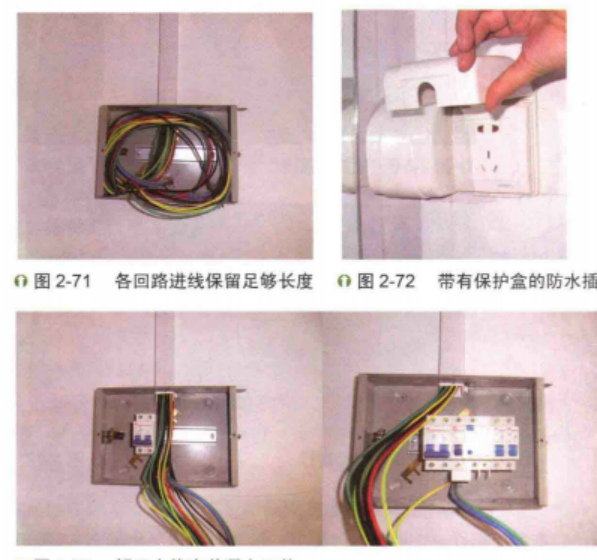

(2)電視、網絡及電話分配器應安裝在便于檢查的地方，比如可以放置在柜子上或者柜子里。各回路進線要保留足夠長度，如圖2-71所示。

(3)水多的地方必須采用帶有保護盒的防水插座，如圖2-72所示。配電箱有金屬和塑料兩種材料制品，安裝方式可以分

為明裝和暗裝兩種，區別只是是否埋入墻內。配電箱的具體安裝過程如圖2-73至圖2-75所示。

配電箱安裝要點：

(1)選擇位置。應選擇干燥、通風、方便使用處安裝，不得安裝在潮濕的地方。一般安裝在大門后或進門口鞋柜上

方，距地面高度約為1.4m,以方便操作。

(2)注意各分路線的容量總和不得超過進戶線的容量。

(3)按照電路圖規定安裝漏電開關，每個回路都應單獨裝設一個漏電開關，各個漏電開關的連接要用匯流排，同時開關之間的引線必須與進線線徑一致，以方便檢查電路。

(4)配電箱和開關箱的金屬箱體、金屬電器安裝及外殼等必須做保護接地，保護中性線應通過接線端子連接。

(5)配電箱內的漏電斷路保護器，其漏電動作電流不應大于30mA,額定動作時間為0.1s,同時要求具有超負荷及短路保護功能，安裝完必須立刻進行短路測試。

(6)安裝完成后必須立即清理配電箱內的垃圾，并注明各回路名稱。各回路進線保留足夠長度圖2-72帶有保護盒的防水插座
