根據線路圖的標識架設管線

還在為裝修煩惱嗎？關注我，解決您的裝修煩惱。安星家讓您裝修更安心

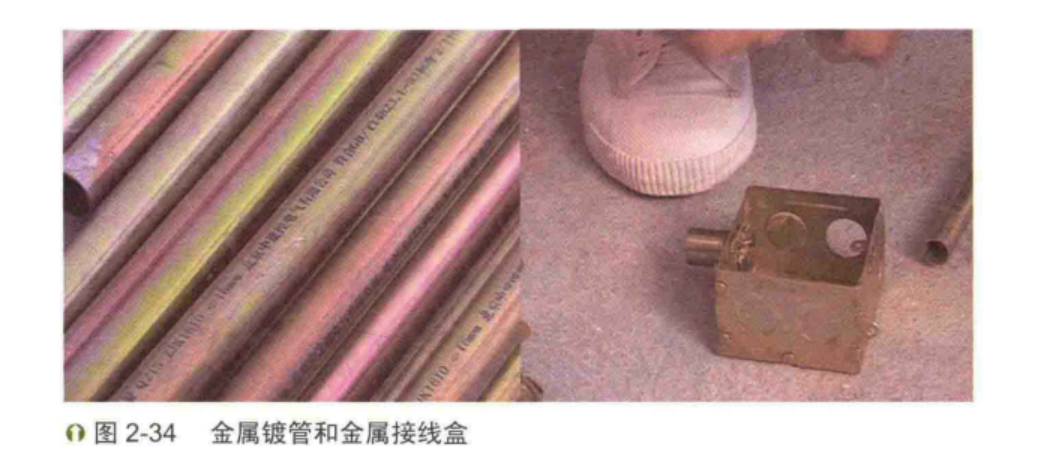

布管施工采用的線管有兩種，一種是PVC線管，另一種是鋼管。家庭裝修多采用PVC線管，一些對于消防要求比較高的公共空間則多采用鋼管作為電線套管。相對而言，金屬管線具有良好的抗沖擊能力，強度高，耐腐蝕，且防火性能極佳，同時可以屏蔽靜電，有效地杜絕了強電弱電之間的交叉干擾，能夠保證通信信號的良好傳輸。本節即以金屬鍍管為例講解電路改造，金屬鍍管和金屬接線盒樣圖如圖2-34所示。

管路連接前，要對金屬管口進行鈍化處理，它可以防止在穿線和日后的使用過程中劃傷電線，如圖2-35所示。在架設線路的過程中，遇到需要拐彎的地方應使用彎管器進行彎曲，如圖2-36所示。

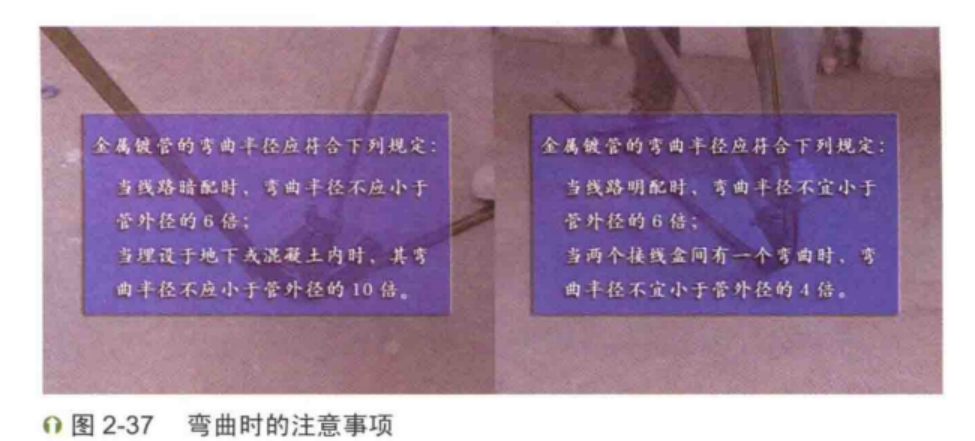

彎曲時的注意事項如圖2-37所示。當金屬鍍管遇下列情況之一時，中間應增設接線盒或拉線盒，且接線盒或拉線盒的位置應便于穿線。

情況1：管長度超過15m、且有兩個彎曲應增設接線盒，如圖2-38所示。

情況2：管長度超過8m、且有三個彎曲應增設接線盒，如圖2-39所示。彎好管，接好線盒后就可以固定管線了。明配管要

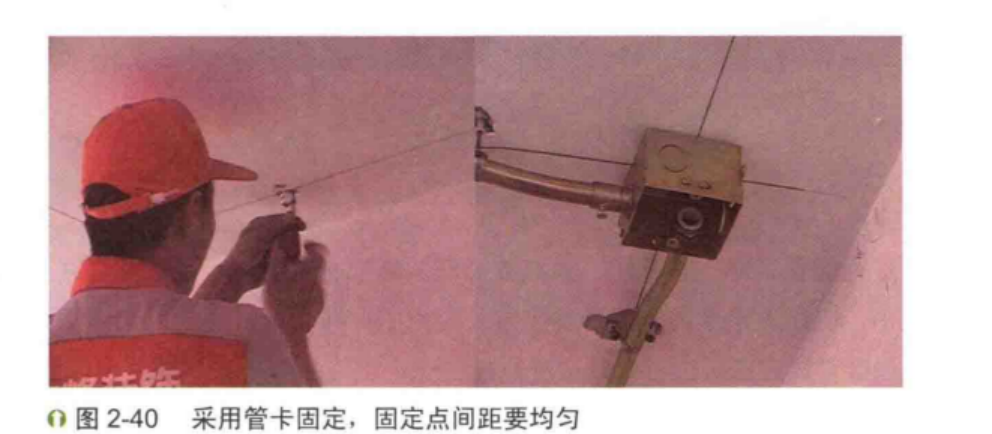

排列整齊，采用管卡固定，固定點間距要均勻，如圖2-40所示。管與盒連接應采用鎖緊螺母固定。

施工要點：

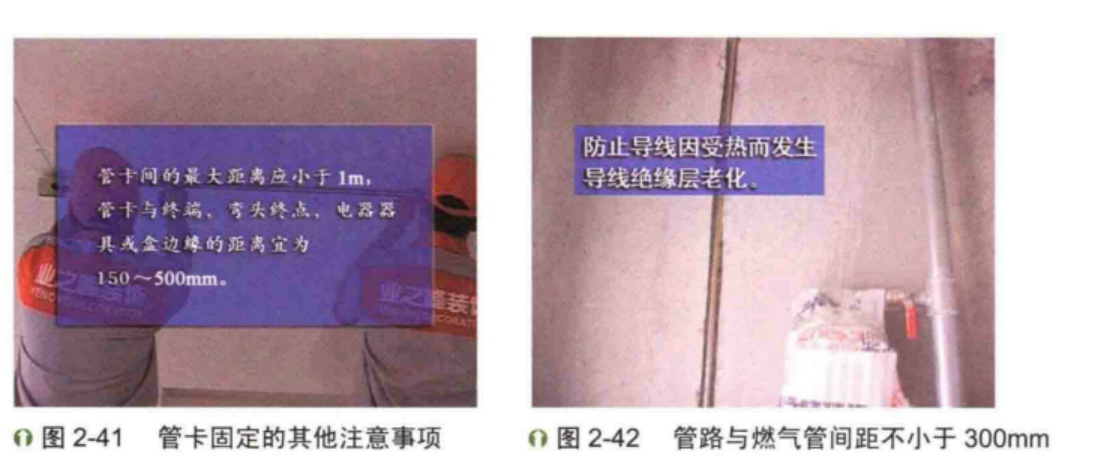

(1)管卡固定的其他注意事項如圖2-41所示。

(2)穿電線的管路與燃氣管、暖氣、熱水之間的平行間距應不小于300mm,如圖2-42所示。這樣可以防止電線因受熱而發生絕緣層老化，降低其使用壽命；也可防止因電線產生靜電而對燃氣管路產生影響。防止導線因受熱而發生管卡間的最大距離應小于1m,導線絕緣層老化。管卡與終端，彎頭終點，電器器具或盒邊緣的距離宜為150~500mm。業之峰裝

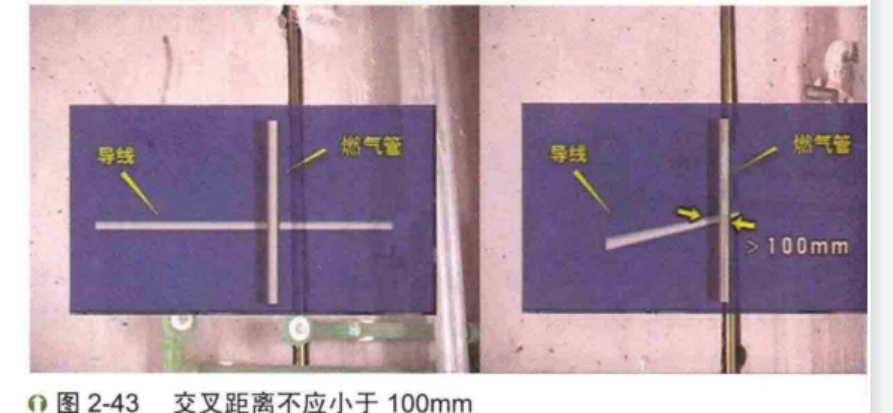

(3)當遇到管線與燃氣管、暖氣、熱水之間交叉時，交叉距離不應小于100mm,如圖2-43所示。

(4)電視線、電話線及網線等弱電管路敷設應與電源線、插座線等強電的管路敷設水平間距500mm以上，防止強電產生的磁場干擾弱電，如圖2-44所示。

(5)照明普通插座等應分回路敷設管道，并且分開控制，標好標簽便于以后管理，如圖2-45所示。

第五步：穿線。

通常先放好空調等其他一些專線，其次放插座、電視、電話線，最后放燈線。電線可以直接穿入新管材中，但如果是穿貴重的音響線或長距離的穿線，最好還是采用穿管器或者鋼絲輔助穿線。鋼絲和穿管器在穿線過程中其實就是起到一個引線的作用，具體方法如下：

(1)先將1.2~2.0mm鋼絲的端頭彎曲，這樣做的目的是防止鋼絲尖頭劃壞管材內部。

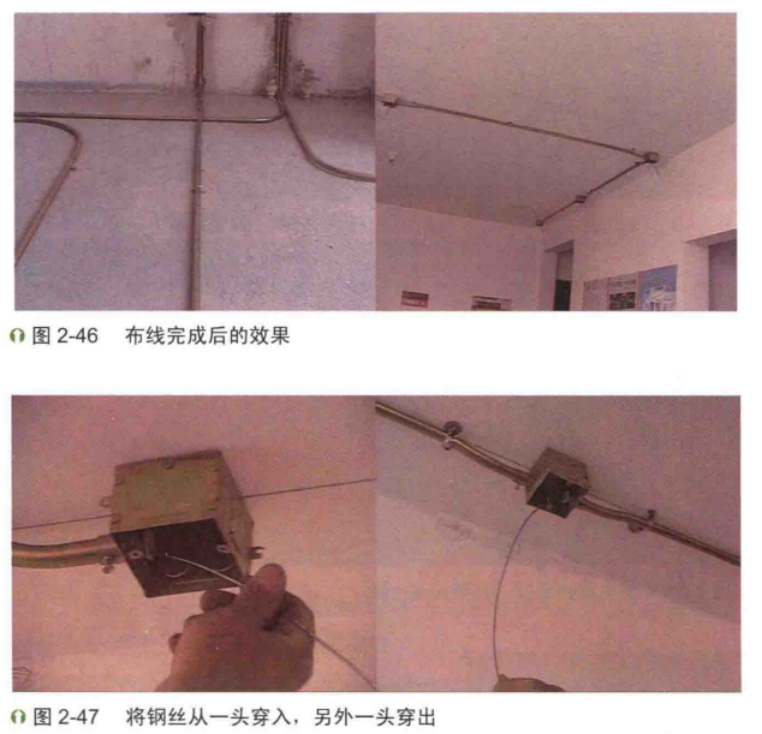

(2)將鋼絲慢慢插入管材，緩緩地推動，避免過快過猛而導致管材內部的劃傷，從一頭穿入，另外一頭穿出,如圖2-47所示。

布線完成后的效果將鋼絲從一頭穿入，另外一頭穿出

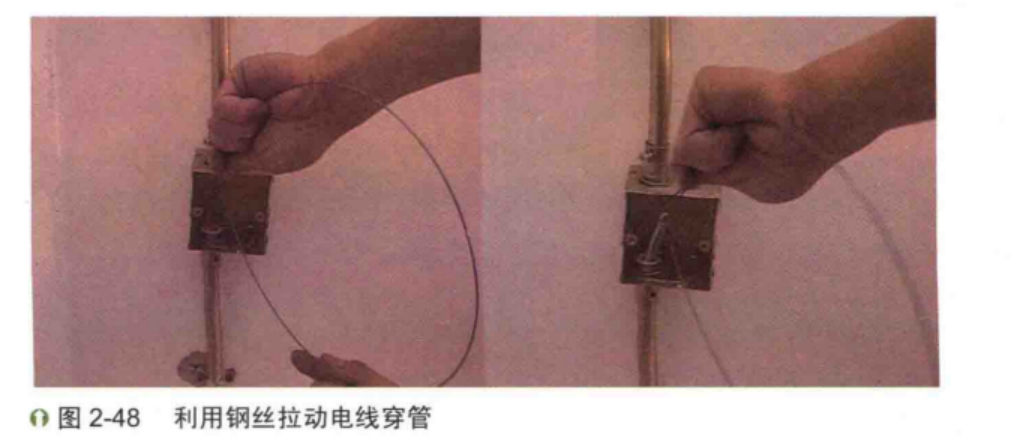

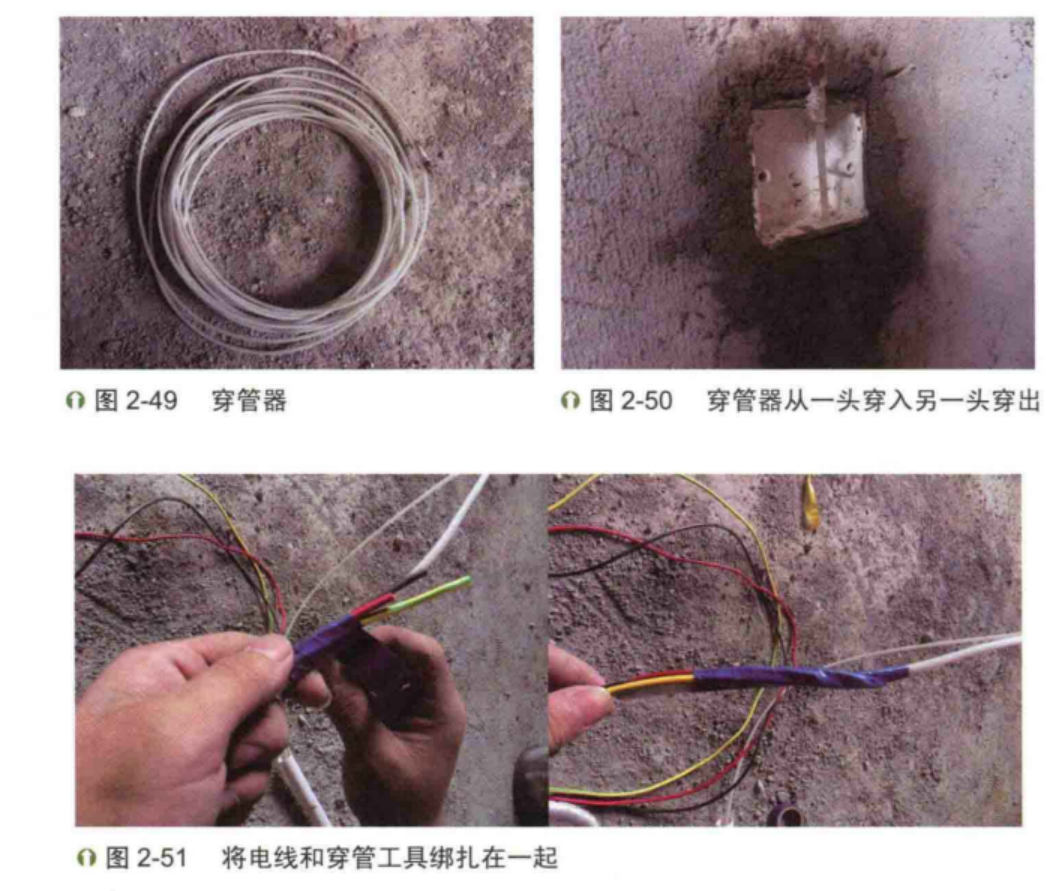

(3)將鋼絲和電線黏貼在一起，慢慢拉動鋼絲，將電線拉入管材，一直到從另一頭拉出，如圖2-48所示。采用穿管器穿線和利用鋼絲穿線的原理和方法都一樣，穿管器如圖2-49所示。采用穿管器的整個穿線過程如圖2-50至圖2-53所示。

注：穿線完畢才能封槽，該組照片為封槽后的補拍。

如果管壁內部不干凈，也可以采用以上方法綁上布條，由兩人來回拉動清理管材內的銹、灰塵、泥水等雜物。

施工要點：

(1)在穿線前，應將管內雜物清理干凈。當管路較長或轉彎較多時，可以向管內吹入一定的滑石粉增加穿線的順滑度。

(2)電線在管內不應有接頭和扭結，接頭應設在接線盒內，將電線抽出超越底盒約15cm左右，連接段應該使用電工膠布或者壓線帽保護，如圖2-54所示。

(3)電線布線必須穿管，嚴禁裸埋電線；不同的回路不能穿入同一根管內；不同電壓的電線如照明線和電話、電視線不可穿在同一管內，電視線要單獨穿管，電話、網絡線可共管。

(4)插座、照明燈具選用2.5mm2電線?？照{、廚房、直熱式電熱水器以及按摩浴缸等大功率電器插座選用4mm2電線，如圖2-55所示。

(5)每條管內電線總截面積不應超過管截面積的40%，如圖2-56所示。就數量而言，20mm管(4分管)內不能超過5根2.5mm2線，3根4mm2線；25mm(6分管)管內不能超過7根2.5mm2線，5根4mm2線，這樣方便散熱和日后維修時順暢的抽出電線。

(6)穿管時電線應分色：紅色電線為相線，藍色電線為中性線，黃綠雙色為地線。電線按回路注明編號分段綁扎，方便以后識別，如圖2-56所示。完工后要繪制平面、立面電路竣工圖。
