隨著生活水平的提高，各種家用、辦公電器的品種越來越多，甚至發展出了智能化家居系統，這對電氣線路的要求也越來越高。尤其是目前電氣線路多采用暗裝的方式，電線被套在管內埋入墻內和地面，線路一旦出了問題，不光維修起來很麻煩，而且還會有安全隱患。如果稍有差錯，輕則出現短路，重則會釀成火災，直接威脅人身安全。所以電路施工要嚴格對待，從材料的選購到整體的施工都必須遵循“安全、方便、經濟”的原則。工程完工后，要進行檢測，且必須給出完整的電路圖，以便日后維修。

在電工施工時，電位的數量和位置要仔細詢問業主的需要，根據業主的實際需求設定，原則上是“寧多勿少”。多了一兩個最多就是顯得不美觀，但少了的話則會對日常生活造成不便。此外目前不少的家庭櫥柜都采用櫥柜廠家定做的方式，因而在水電改造的同時需要聯系櫥柜廠家來進行實地測量和設計，根據櫥柜的設計確定插座、開關的數量和位置以及水槽的大小和位置。這樣才能保證廚房水電改造的順利進行。

全過程圖解電路改造施工流程及施工要點

電路改造主要工作內容是根據施工要求進行電路管線敷設及電器的安裝工作。

第一步：繪制布線圖。

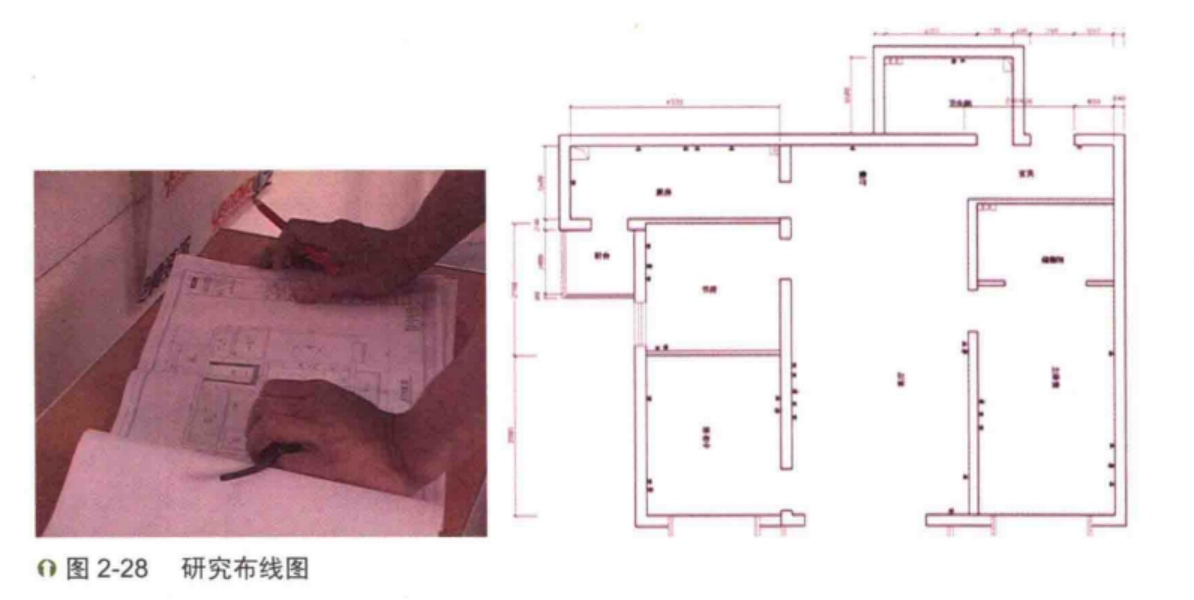

施工之前，首先要繪制電路布線圖，通常設計師都會提供相應的圖紙。布線圖是電路改造的基礎，整個空間的電路管線位置必須按照布線圖的設計嚴格執行，施工人員在正式布線之前必須讀懂布線圖，如圖2-28所示。

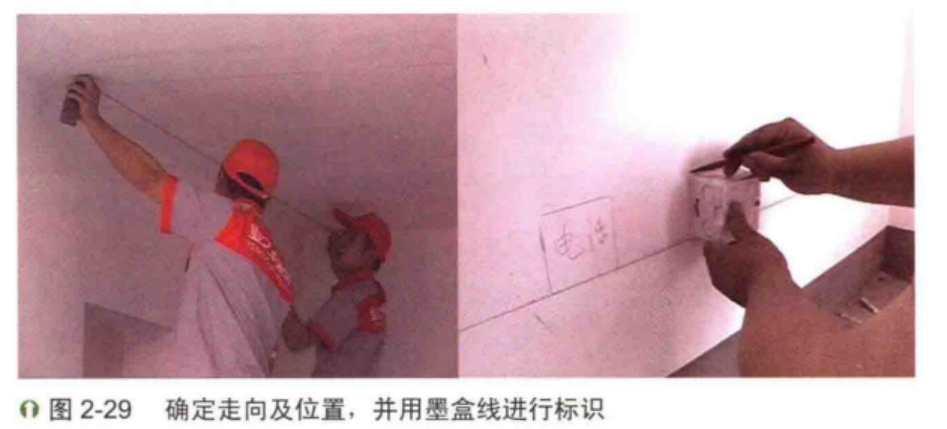

第二步：根據布線圖確定線路終端及開關面板的位置。在電路改造過程中，工人會根據布線圖的要求，經過精細測量，確定管線走向、標高和開關、插座、燈具等設備的位置，并用墨盒線進行標識，如圖2-29所示。墻面、地面的走線都是如此，這是電路改造的基礎工作。

施工要點：

(1)熟悉圖紙。

在施工前必須熟悉施工圖紙，而且最好由監理、設計師、業主三方在施工現場核對圖紙，如發現圖紙中有不符合現場的情況須立刻一起商定更改。首先，依據施工圖在現場確認插座，開關及各種燈具的位置，并在相應位置上做好標記。如果沒有特殊要求，插座、開關應按照如下標準安裝。

①插座安裝。

a.一般插座下沿應當距地面0.3m,同一空間插座的高度、款式都應相同，相差不能超過5mm;小孩房、幼兒園及兒童游樂場等小孩子較多的空間應安裝帶有特殊保護措施的安全插座。需要注意的是插座的安裝位置并沒有一個固定的尺寸，可以根據實際需要進行調整。

b.洗衣機、電冰箱插座距地面1.2~1.5m之間，最好選擇帶開關的插座。

c.空調必須采用空調專用插座，不能和其他普通插座混用。分體式、掛壁空調插座安裝確定走向及位置，并用墨盒線進行標識

高度通常為1.8~2m,窗式空調插座可在窗口旁距地面1.4m處設置，柜式空調器電源插座宜距地面0.3m處設置。

d.廚房、衛生間、陽臺插座安裝在盡可能遠離用水及雨水波及的區域，采用防水插座。灶臺上方處不得安裝插座，電熱水器插座應安裝在熱水器右側距地1.4m左右，注意不要將插座設在電熱器上方。衛生間鏡子旁邊最好添加一個插座，方便給刮胡刀充電或使用吹風機。

e.抽油煙機、微波爐等廚房電器的插座位置應根據櫥柜設計而定。目前大多數家庭都采用由廠家定做的整體櫥柜，各種廚房用電器大多被整合入櫥柜中，所以需要和櫥柜廠家的設計師共同確定插座的位置。廚房插座應該包括抽油煙機插座、飲水機插座、冰箱插座；此外櫥柜臺面上方最好再留2個插座，方便一些小家電的使用，例如電飯鍋、豆?jié){機、咖啡機和烤箱等。

f.電視柜臺面電器所用的插座必須安裝在高于臺面100mm左右位置，切忌貼著電視柜臺面安裝，如圖2-30所示。插座的設計一定要充分考慮到實際的應用，比如臥室床的兩側通常會裝兩個五孔插座（即二三插），可實際上床頭燈、手機充電器、電熱毯等常用的電器產品大多為兩孔插，所以可以考慮在一邊安裝一個五孔插座，另外一邊安裝一個四孔插座（即二二插）。
